CIRCUITOS ELÉCTRICOS DE CORRIENTE CONTÍNUA

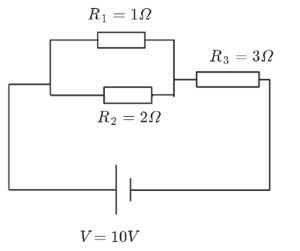

01 - Calcular la intensidad de la corriente que circula por el circuito de la figura


Solución

_________________________________________________

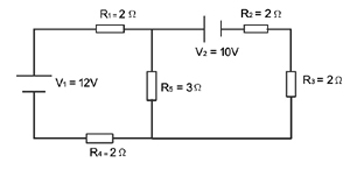

02 - En el circuito de la figura, obtener el valor de la intensidad que recorre cada resistencia

Solución

_______________________________________________

03 - Deducción de las fórmulas para la asociación de condensadores en serie y en paralelo.
Solución

_________________________________________________

04 - La diferencia de potencial entre los terminales de una batería es 8,5 V, cuando por ella pasa una corriente de 3 A, desde el terminal negativo al positivo. Si la corriente es 2 A en sentido contrario, la ddp es 11 V.
Calcular la fem y la resistencia interna de la batería.
Solución

__________________________________________________

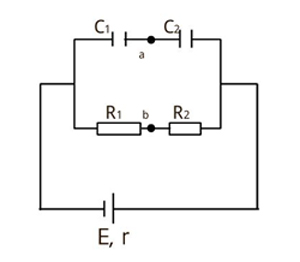

05 - Halla la diferencia de potencial entre los puntos a y b del circuito Datos: E = 12 V, r = 1 Ω; C1= 1 μF, C2 = 2 μF; R1 = 3 Ω, R2 = 6 Ω

Solución

____________________________________________________

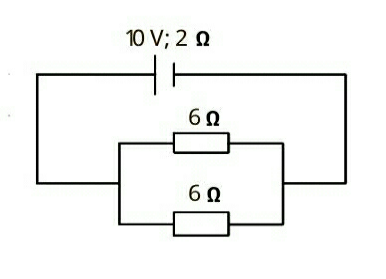

06 - En el circuito de la figura, el generador posee una resistencia interna de 2 Ω. Calcula la potencia que se disipa, por el efecto Joule, en el interior del generador

Solución

________________________________________________________

07 - Un circuito está formado por una pila de voltaje V con resistencia interna r conectado a una resistencia variable R. Demostrar que la potencia máxima se alcanza cuando R = r.
Solución

__________________________________________________________
